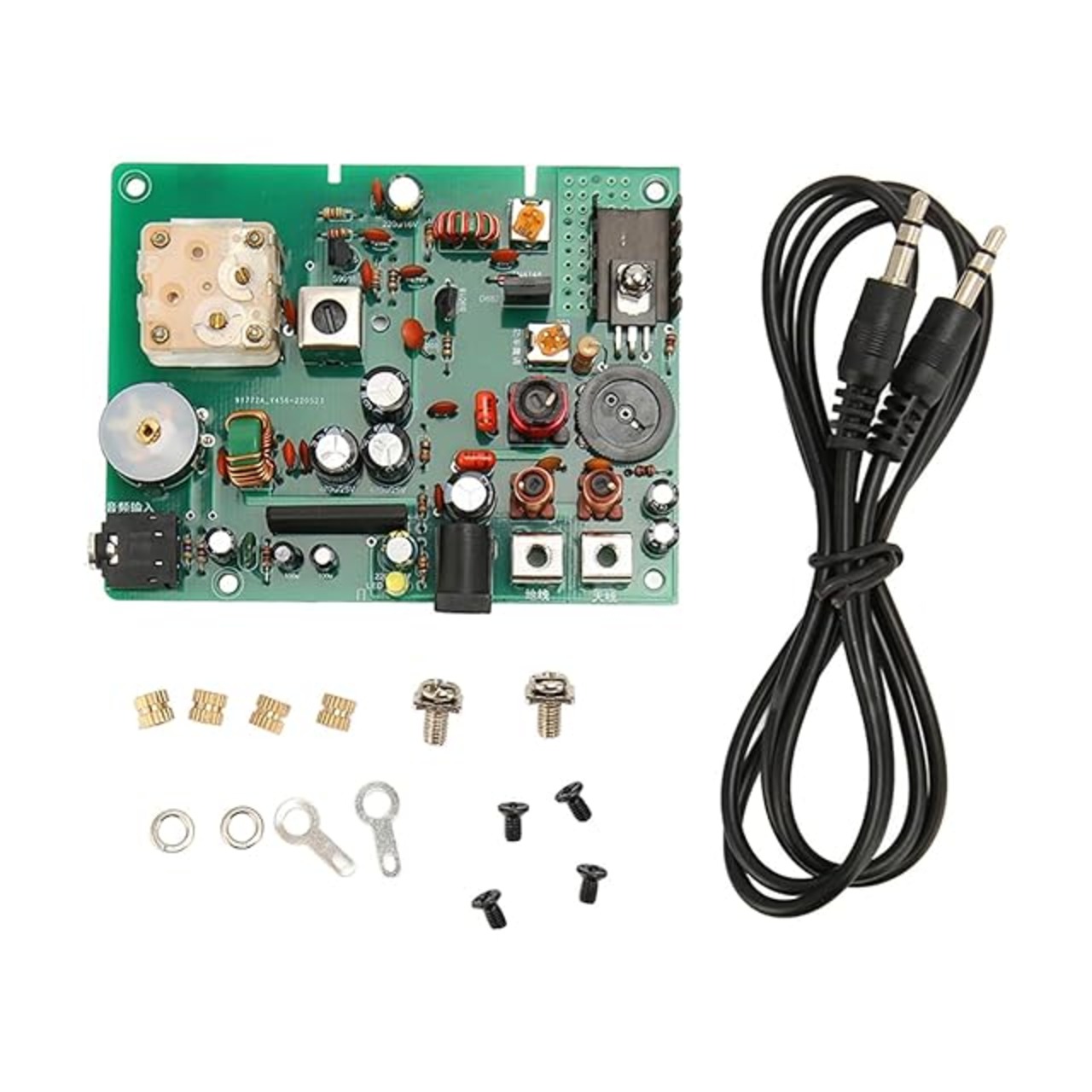

ラジオ中波送信機キット、530?1600KHZ調整可能なAM送信機、学校実験用DIY送信機キット

¥5,199 税込

SOLD OUT

この商品は送料無料です。

音声増幅: 音源アクセス抵抗用 R2、R3 SW1 ボリュームポテンショメータ、IC1 サウンドアンプチップ、C9 サウンドカップリングコンデンサ、C11、C12 サウンドバイパスコンデンサ、R1、C8 RC フィルタ回路、R5、D1 電源インジケータ。
発振源：Q1は共通のベース変調トランス発振回路で構成され、高周波等振幅信号を生成し、CVを調整して530?1600KHZの周波数に設定可能、R10、C19は正帰還ネットワーク用、C18は高周波バイパス用共通のベースと回路を実現するためのコンデンサ、C16電源フィルタリングと高周波バイパス、C17電源フィルタリング。バイアス抵抗用の R7、R8、R9。
高周波増幅: Q2 Q1 高周波振幅信号のさらなる増幅、C20 はカップリング容量、C21 高周波バイパス容量、R11、R12 はバイアス抵抗、B2 は高周波広帯域伝導インダクタンスです。 B2 二次出力高周波電圧。
高周波変調：C22、C23サウンドコンデンサ、SW3を調整して適切なサウンド電圧を取得、R15負帰還抵抗、SW2、R14バイアス抵抗、SW2を調整すると音質が向上します。
フィルターネットワーク: ローパスネットワークの L2、L3、C26、C27 は高調波をフィルターで除去し、波形が正弦波に近くなり、アンテナと一致します。
